极米h3拆机教程 罗老师口误的极米投影h3里面是啥样的 (极米h3拆机视频)

极米h3拆机教程罗老师口误的极米投影h3里面是啥 发表在 极米投影仪 2020-5-16 13:58

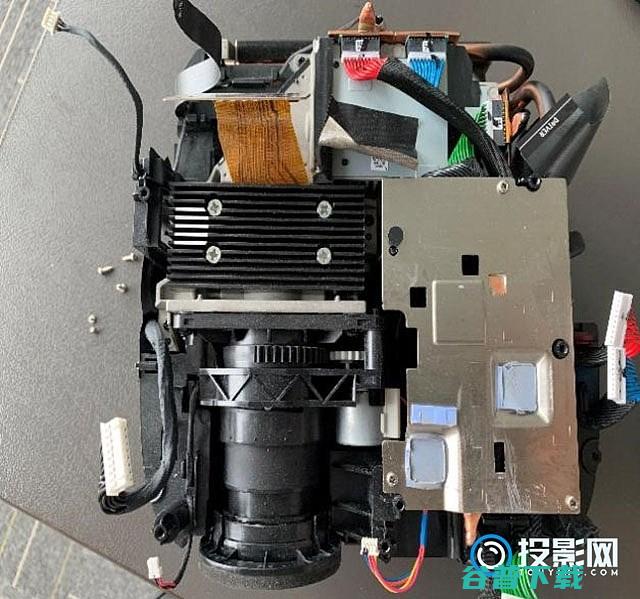

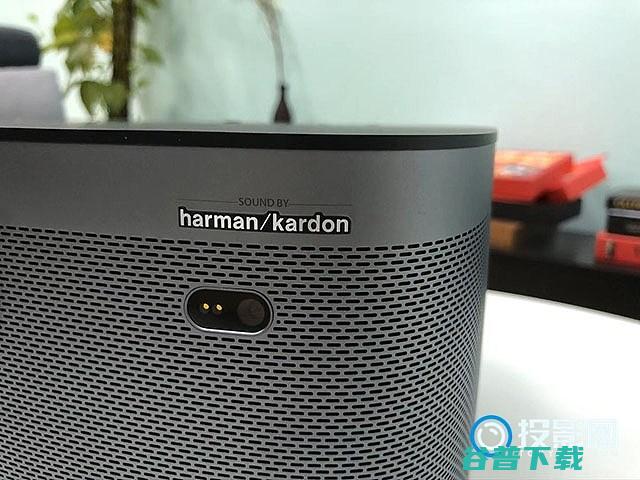

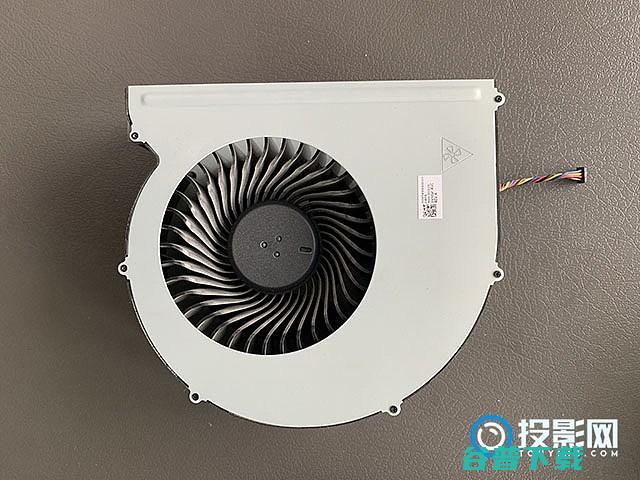

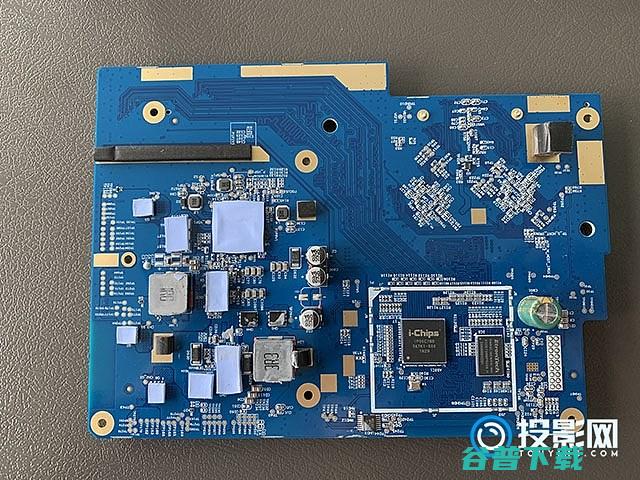

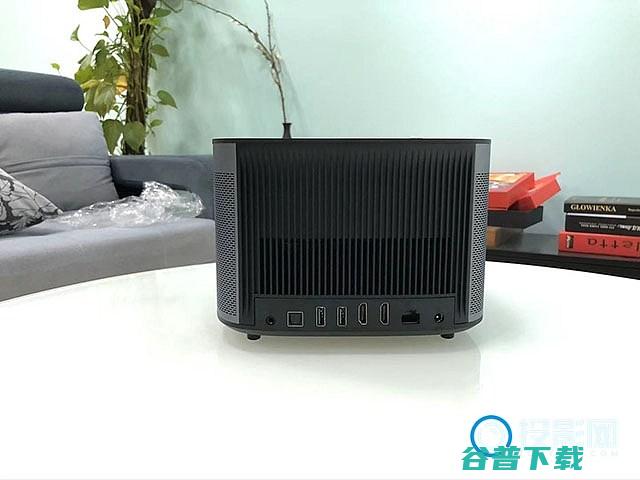

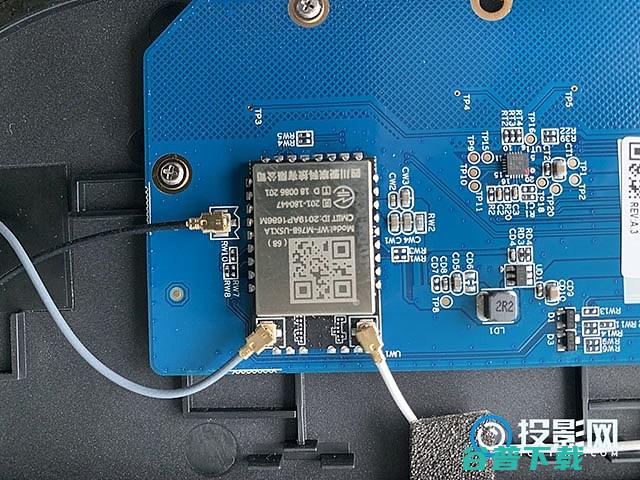

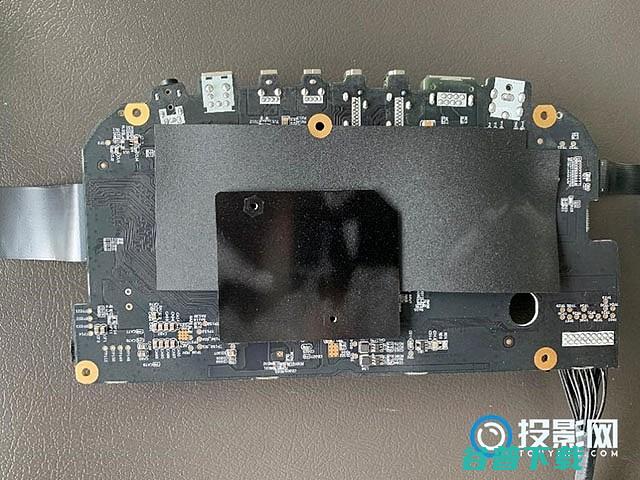

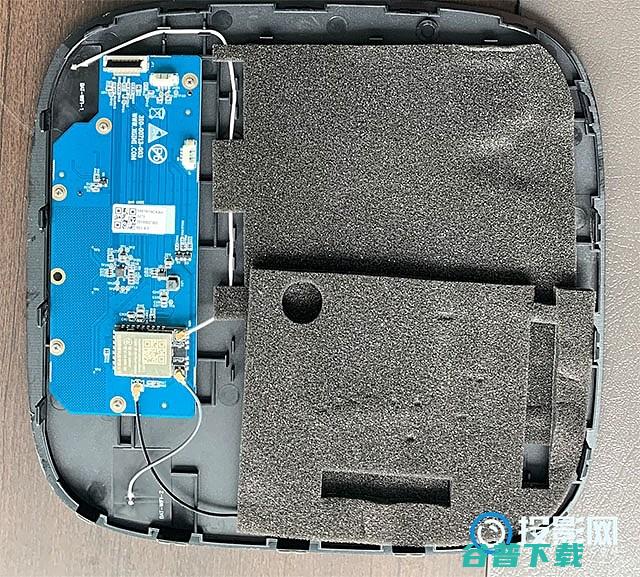

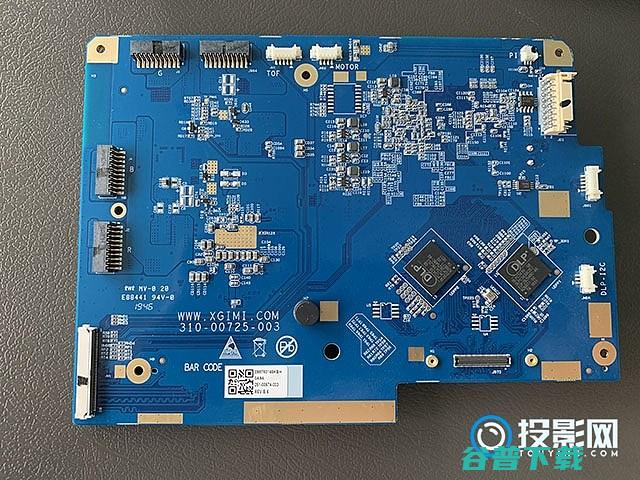

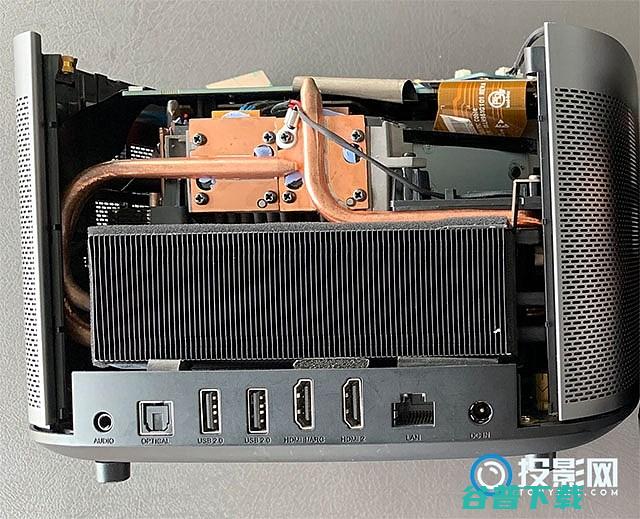

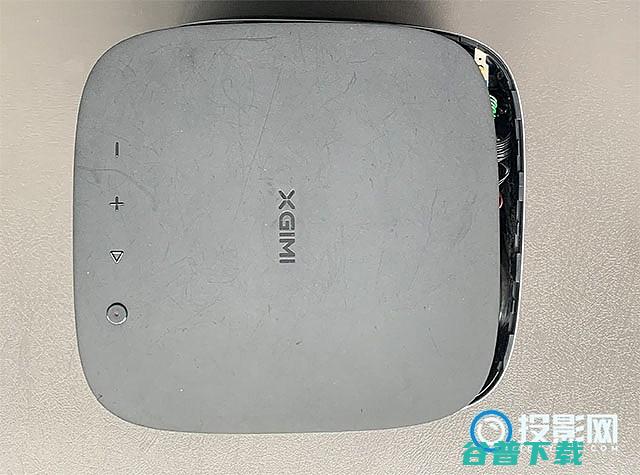

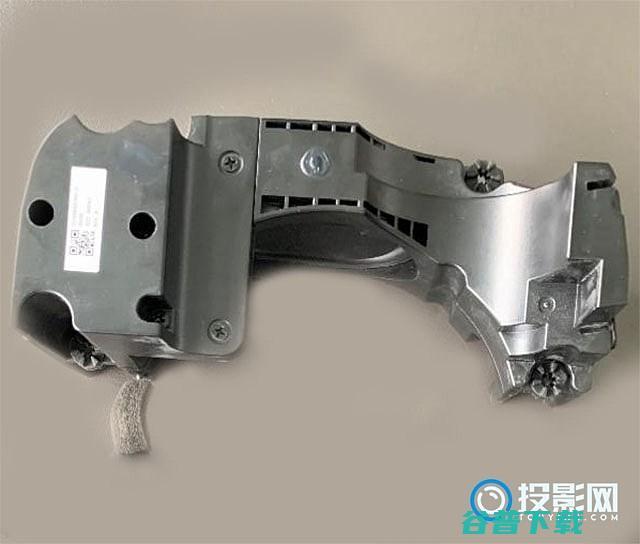

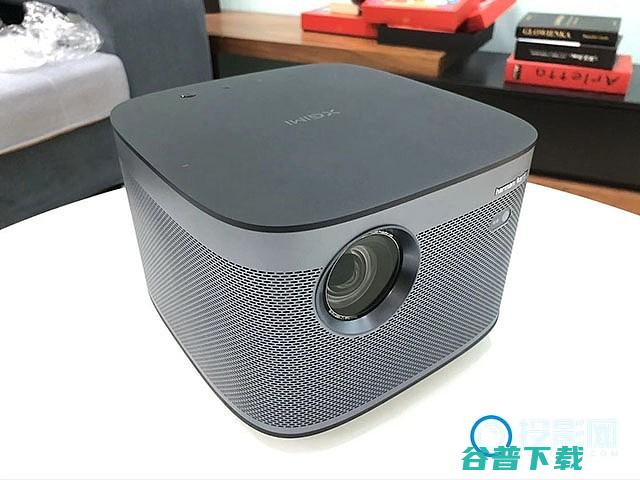

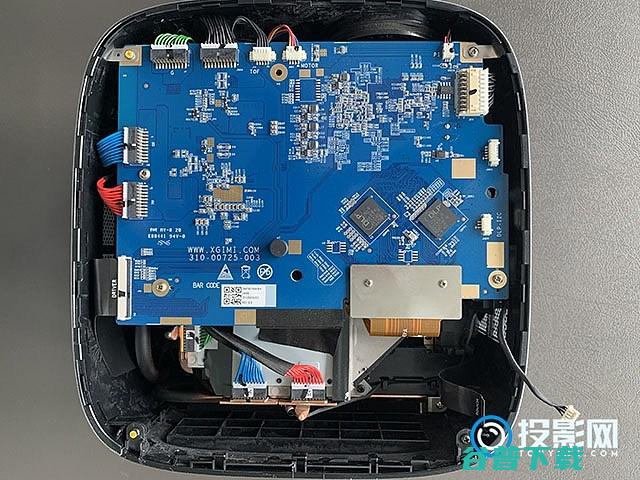

极米h3最近的关注度挺高,前有罗永浩老师直播带货口误,后又爱否科技彭老师“手撕”各品类投影产品。这次特意弄来一台极米h3,也不想测评了,毕竟网上测评太多了,有夸的,有骂的,反正我不信;所以我决定拆。 一、外观 极米h3拆机教程罗老师口误的极米投影h3里面是啥 外观也不太多说了,极米投影H系列的一贯设计风格,不过主投影镜头设计整体往下,不处于镜头的中心。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 大概就是这么个样子 极米h3拆机教程罗老师口误的极米投影h3里面是啥 能够让它实现激光对焦和自动梯形校正就是因为这个TOF镜头和CMOS摄像头 极米h3拆机教程罗老师口误的极米投影h3里面是啥 接口大致看看,USB2.0两个,hdmi2.0两个。下面直接拆机吧。 二、拆机 1.部件拆机,首先需要把顶盖撬开,这里需要慢慢撬,用力就会把连接顶盖主板的线给扯坏了。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 2.撬开顶盖翻过来就看到了一个小的电路板和泡沫棉,泡沫棉是用来隔热的。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 3.盖板下就是F3的主体了,一块大的主板,还能够看到芯片,驱动板和安卓主板都是分开设计的。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 4.后挡板也是可以拆的,拆下就可以看到散热口和接口内部。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 5.下面看看极米h3部件的“全家福”。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 三、主板 1.先认识一下顶盖上的小电路板,这个电路板主要是触摸按键和wifi模块,上面标识使用的是四川爱联科技的WF-MT76B-USX1A的模块,查询应该是MTK7668芯片,有兴趣的可以去了解一下。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 2.下面这个是驱动面板的正反面,极米h3的电路板都是分开的,之前就说过驱动板和安卓版都是分开的,这样设计的好处是便于维修,你如果是h3的用户售后维修主板时千万别被坑了;坏处就是不利于信号完整性,特别是这种高频的复杂产品上。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 极米h3拆机教程罗老师口误的极米投影h3里面是啥 安卓面板的正反面,这上面应该可以认识到各种接口吧。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 极米h3拆机教程罗老师口误的极米投影h3里面是啥 四.光机 光机内部就没敢随便乱拆了,毕竟这是一个没有图像问题的极米h3,光机拆坏了没人给我赔啊。从光机构造上来看,LED走线还是很工整的,但是光机DMD位置没有特殊的散热措施。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 五、散热器和音腔 极米h3采用了AVC品牌的散热风扇,体积巨大,但整机就这么一个,内部就是高铜管进行导热。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 音腔就不说,如图片所述,这就是出自哈曼的h3音腔,好不好可以自行体验。 极米h3拆机教程罗老师口误的极米投影h3里面是啥 整体的拆机就是这样的一个情况,极米h3外观设计确实好看,但里面包裹的部件确实也比较复杂,个人私自千万不要乱拆,拆机的教程看看就好了,里面的构造知道就好了,拆坏了可没人负责的呀。
极米h3 极米投影 极米投影仪 投影仪拆机 极米h3拆机 极米h3 极米h3拆机 回复
