手工DIY投影仪制作方法 在跟 大家分享DIY投影仪制作方法,自制投影仪的详细步骤之前,首先大家需要了解一下什么是DIY。一提到DIY这个词,相信不少朋友都是DIY达人,当然也有部分的朋友可能不知道DIY是什么,到底什么意思?DIY走进我们的生活,确实是给我们生活带来不少的乐趣。对于爱动手的达人来说,看到一些物品想自己亲自操刀制作,一定都可以DIY出来。不但如此,还能够废物利用,可以说是非常的环保经济。就目前来讲,幼稚园也在开设相关的手工课,可以说这个diy的意义很深。大家都见到过投影仪,对于这个投影仪来说,我们也可以进行DIY。那么自制投影仪是怎样的?具体的详细步骤如何?下面楼主就来详细的介绍一下DIY投影仪制作方法,给大家分享一下。分享在投影网。
投影达人分享自制投影仪详细步骤DIY投影仪制作 投影仪原理 相信大家对于投影仪主要原理都大概有一个了解,它实际上是利用凸透镜成像原理,这个凸透镜实际上是成倒立实像。由于简化了相应的结构,因此使用普通凸透镜的话,难免会出现边角变暗甚至是模糊现象。其主要的原因就是由于光折射只会在介质表面交界面处产生,对于凸透镜镜片来说较厚,相应的光在玻璃中沿着直线传播部分就会导致光线衰减。因此我们在进行自制投影仪的时候,一定要使用菲涅尔透镜才可以。本教程分为两种,一种是DIY自制高清投影仪,这个需要花很多心思,不过总体成本不到不到一个旧液晶显示器价格,做好之后外观还不错。另一种是简单的鞋盒投影机DIY制作方法。 首先给大家看下精美的DIY自制高清投影仪, 由于制作过程繁杂,简单跟大家分享。
投影达人分享自制投影仪详细步骤DIY投影仪制作 成本控制:木板下脚料5元,铁皮3元,然后10元买了各旧剪刀,在五金买了3元钱螺丝。辛苦一晚上,机壳就ok了。然后,算光路后安装,一瓶白乳胶3元,一瓶哥俩好胶1元5角,成本九这样再后来就是组合非尼尔镜合透镜组合。总体成本还不到一个旧液晶显示器价格,不过vga,s端子,av,有线电视输入俱全,可以直连有线看电视,清晰得球赛铺面而来。
投影达人分享自制投影仪详细步骤DIY投影仪制作

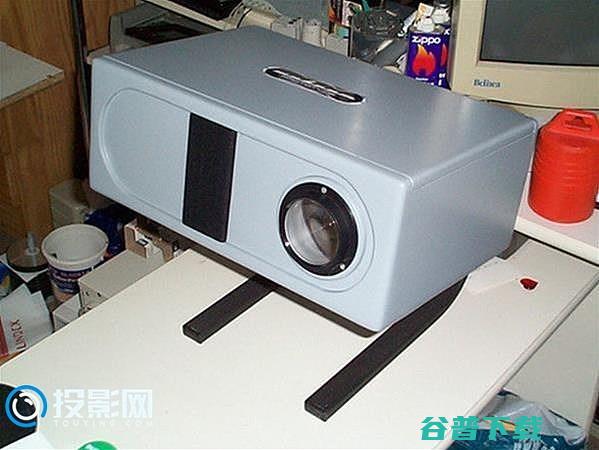

局部安装图坐在床头看电影。只要在镜头前放各镜子就可以折射道天花板躺着看电视电影也不错。
投影达人分享自制投影仪详细步骤DIY投影仪制作

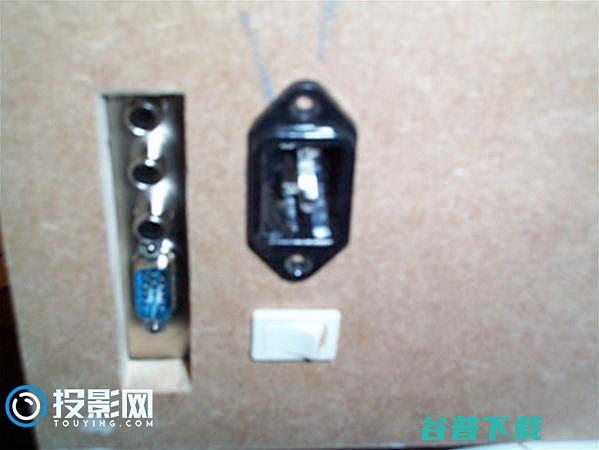

接口图片没有时间拍照,发几个过程中的照片,另外说明下:本帖照片都是中午所拍,所以实际效果要比这个效果好很多,还有咱无木工钳工基础,只有一把剪刀和起子卖弄,所以虽然做的丑陋但够辛苦,故请少拍砖头。
投影达人分享自制投影仪详细步骤DIY投影仪制作
和电脑机箱很类似还好一切顺利,灯泡顺利点亮,上图中左边为自制的丑陋灯室,最左边是反光碗,中间是金卤灯,最右边一块铁皮上固定的是聚光镜,没有开孔器,完全用手工加剪刀把铁皮挖出的光路洞洞,痛苦。
投影达人分享自制投影仪详细步骤DIY投影仪制作

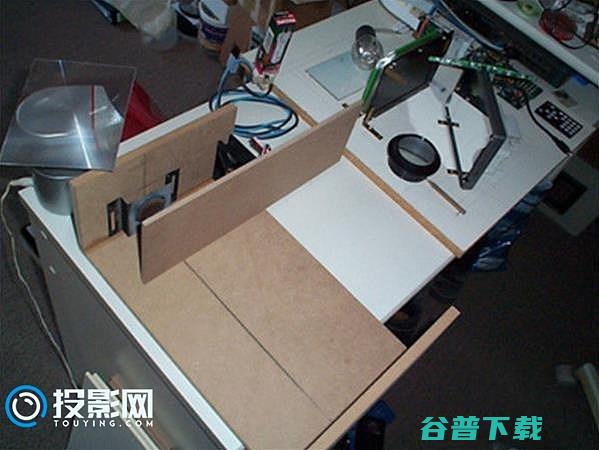

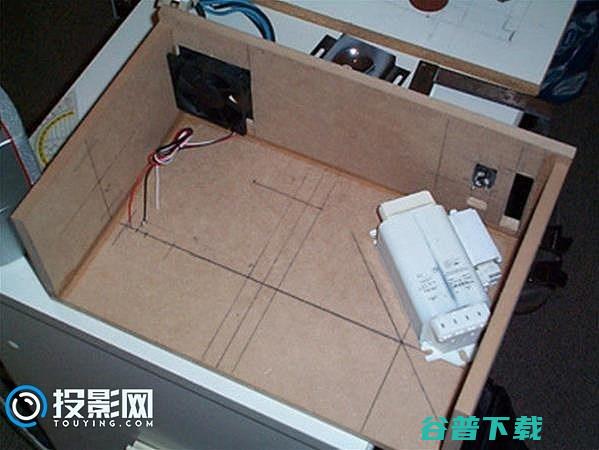

内部分区很清晰
投影达人分享自制投影仪详细步骤DIY投影仪制作

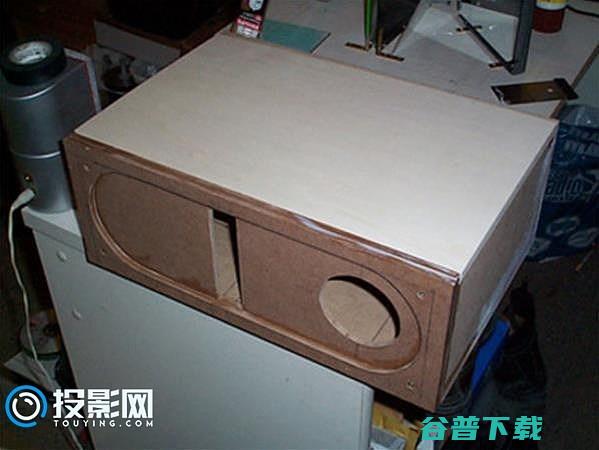

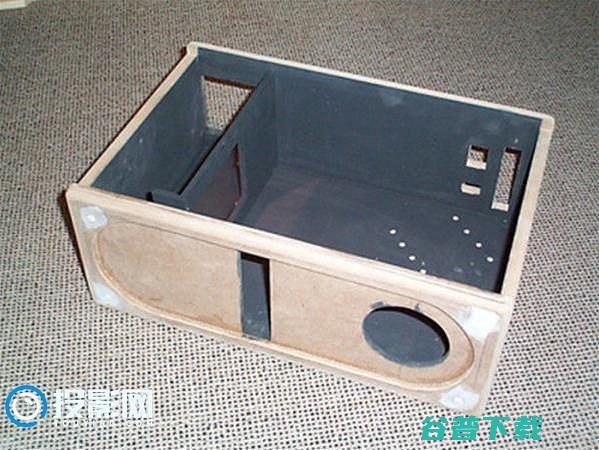

机壳外形看完了这款投影机的外壳,相信很多的DIY爱好者都自叹弗如。估计也有读者对其机身的内部构造是否如此标准提出质疑,下面,我们就继续看看这款DIY投影机的内部构造。 DIY投影机内部图赏 此处内容被隐藏, 回复 本帖后可见 下面我们来看下简单的鞋盒投影机DIY制作详细步骤:

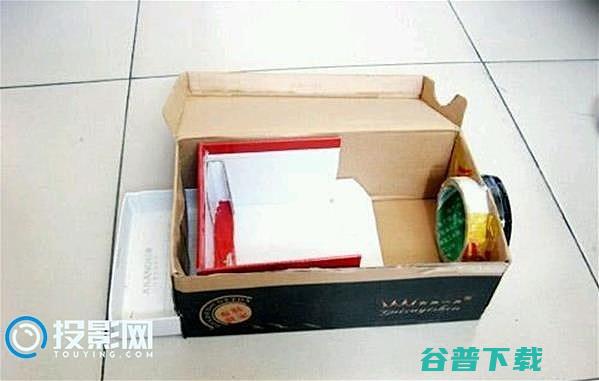

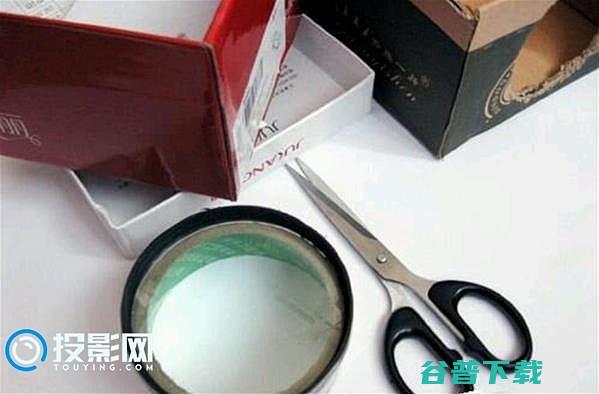

材料与工具:大屏手机手机;鞋盒子至少要有一大一小两个;高透放大镜(十元),用完的透明胶带纸环,透明胶带
投影达人分享自制投影仪详细步骤DIY投影仪制作

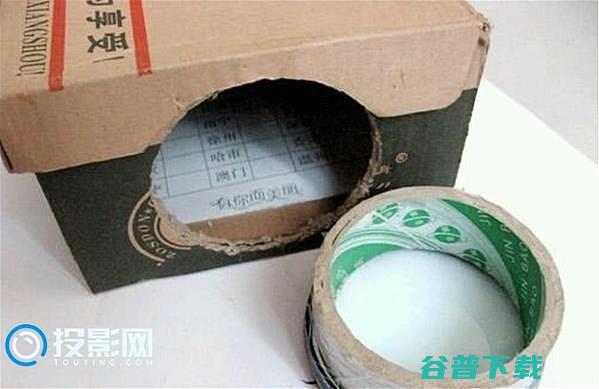

第一步,将大鞋盒前方挖孔,挖孔前先要用放大镜和透明胶带纸环对比一下。用笔划上标记,然后用锋利的小刀进行打孔,将放大镜把用小刀切掉。
投影达人分享自制投影仪详细步骤DIY投影仪制作

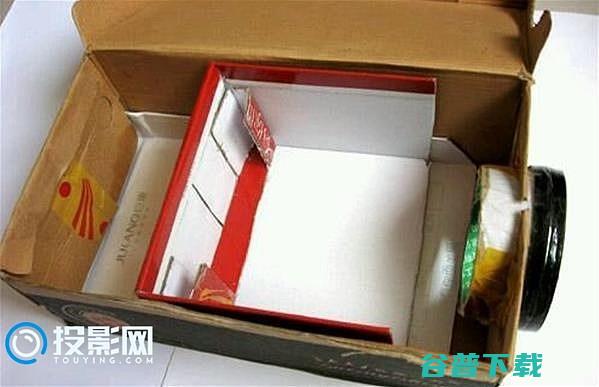

第二步:镜头孔打好了以后就要做调焦距的拉条了,在鞋盒后面挖一个和鞋盖高度宽度的缝隙(一般为女士鞋盒),留做为可拉动滑动的轨道,里面还要做一小米固定支架(用剩下的半个鞋盒就可以做),做法很简单,就是用另一只鞋盒,卡到之前做的鞋盖上面,然后将鞋盒另一半剪掉,用透明胶条粘成一个底座,如图所示
投影达人分享自制投影仪详细步骤DIY投影仪制作
投影达人分享自制投影仪详细步骤DIY投影仪制作

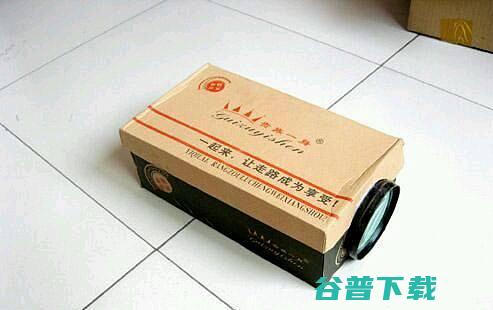

下面就要安装投影仪的镜头了,在鞋盒里面安上一个用完的透明胶带的纸环,用胶条粘住,然后在将放大镜粘在前面,这样镜头就做好了。
投影达人分享自制投影仪详细步骤DIY投影仪制作

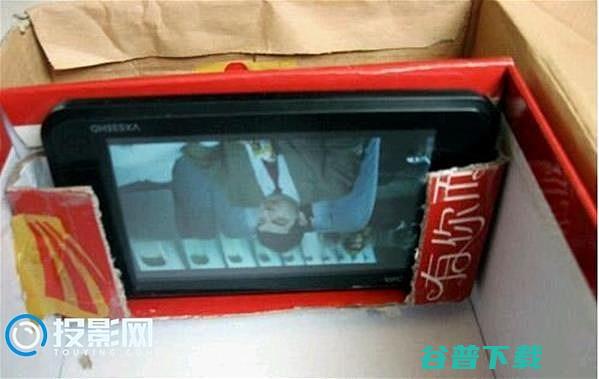

下来,将你的手机,放到底座上面,然后盖上鞋盖。在投影的时候要注意调焦,调焦的时候就是拉出嵌在里面的纸板,因为手机的屏幕亮度不同,最好将你的手机屏幕亮度调到最亮,这样投影的效果就会越好
投影达人分享自制投影仪详细步骤DIY投影仪制作
图片:后面的伸缩轨道可调焦 注意,投影的效果取决于你室内的亮度。最好是在特别黑的环境下投影,把手机亮度设置最亮。才能体现效果。 清晰度需要调整焦距,拉动拉条。会达到特别清楚的效果~
投影达人分享自制投影仪详细步骤DIY投影仪制作
总结: 其实DIY投影仪制作方法还是挺简单的,不费什么事就可以做出来了,如果要DIY高清投影仪,那需要费一段时间才能做出来了。 投射效果:
