TW5200电源板损坏 爱普生 拆机自救满血复活 (tw5200参数)

2014年的时候在亚马逊上海淘了一天日本出售的EPSON爱普生 TW5200,自己搞起了家庭影院,几年下来,这个投影仪大毛病还好,没怎么遇到,可在最近意外发生了。一般我也只是用它来看看电影,在家也是吊装的,所以很多情况下都是插电待机的,突然有一次待机蓝灯自己熄灭了,开机失灵,必须拔掉电源重新插入才能再次开机,这样的情况使用了不到半小时,它就开始熄灯罢工了,再网上找了一些方法查询故障,大概率是电源模块的问题,需要更换电源板。竟然是海淘的售后维修肯定是比较麻烦的,索性就自己上手吧,反正也有好几年了。

拆机

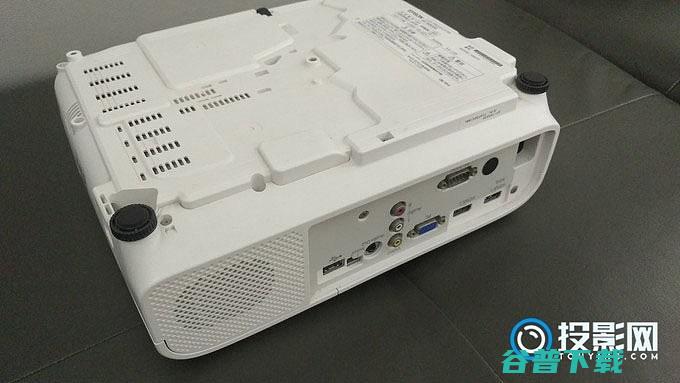

背板上有螺丝,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

侧面有螺丝,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

打开灯罩里面有两螺丝,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

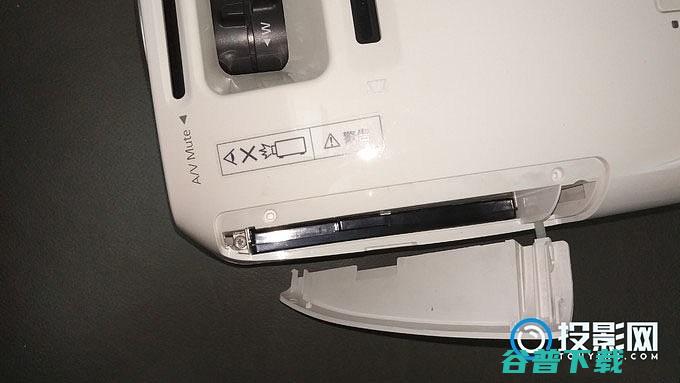

打开空气滤网盖里面还有两螺丝,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

底板更是一圈都是螺丝!

TW5200电源板损坏爱普生拆机自救满血复活tw5200

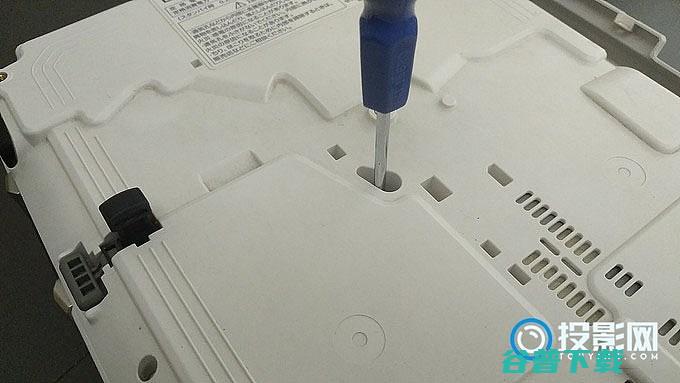

从中间这个最深的开始拧,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

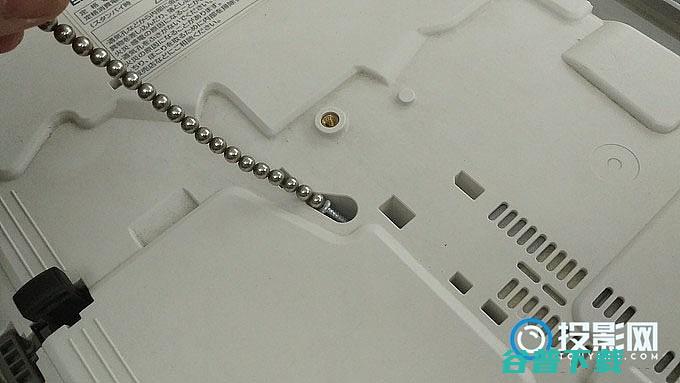

螺丝刀没磁也难不倒我,用磁珠链把螺丝吸出来。

TW5200电源板损坏爱普生拆机自救满血复活tw5200

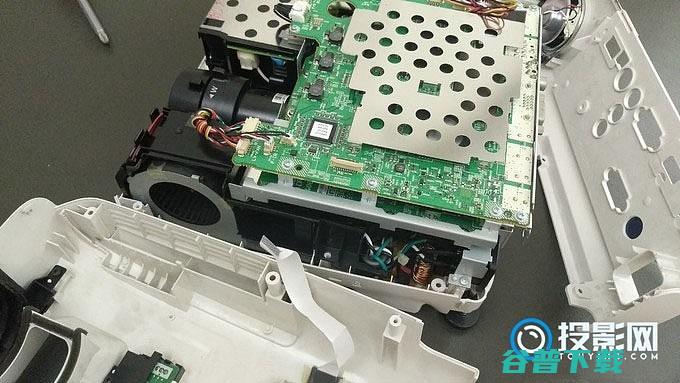

外壳螺丝拆光光,把背板和底板从机体上分离出来,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

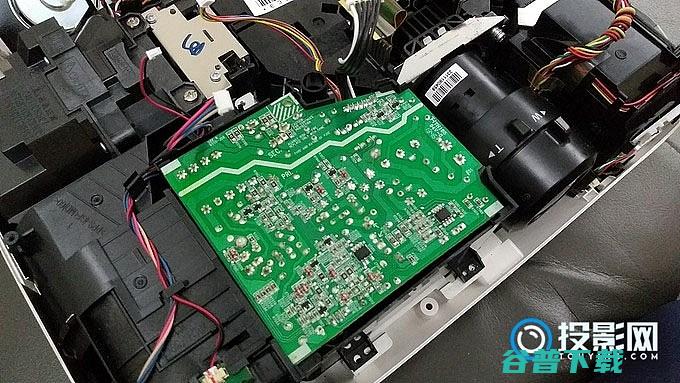

先拍照记录清楚主板的螺丝位与接线位,拆下主板,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

小!心!翼!翼!地松开3LCD排线,拍照,拆下驱动板,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

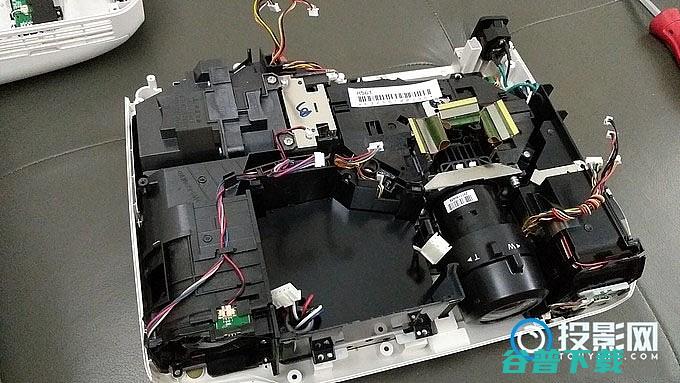

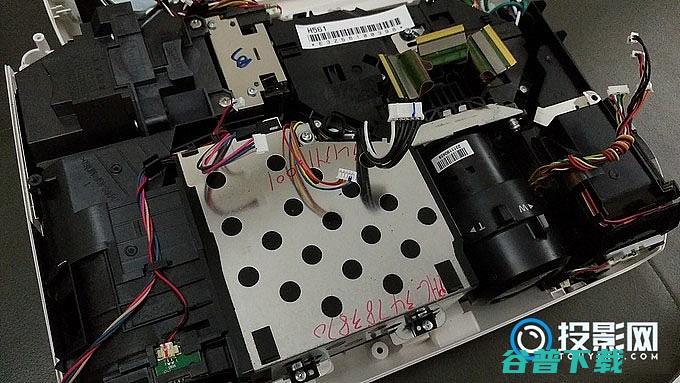

终于看到电源盒

TW5200电源板损坏爱普生拆机自救满血复活tw5200

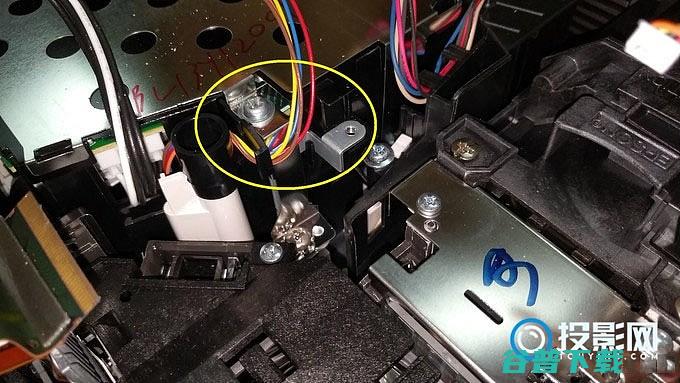

继续拆,留意图中的异形小铁片,虽然有拍照,但装回去的时候顺序搞错愣是捣腾了十几分钟

TW5200电源板损坏爱普生拆机自救满血复活tw5200

卸下电源盒的屏蔽罩、保护壳,总算看到电源板,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

松开接线,取出板子,看上去好好的呀,也许只是某个元件老化,肉眼是没办法诊断啦。

TW5200电源板损坏爱普生拆机自救满血复活tw5200

小小投影机结构还是挺复杂的,光学机电一体化,就是太难拆装了!

TW5200电源板损坏爱普生拆机自救满血复活tw5200

数一数,真给我大卸“8”块,还有n多的大小螺丝。

TW5200电源板损坏爱普生拆机自救满血复活tw5200

采购新器官

知道这个机子用是的什么款式电源板,上淘宝买的时候就不选同一款了,希望能避开又一次的故障;下单,等待数日,等待期间沙发划为军事保护区,不许一切人等接近,家长也不例外!

满血复活

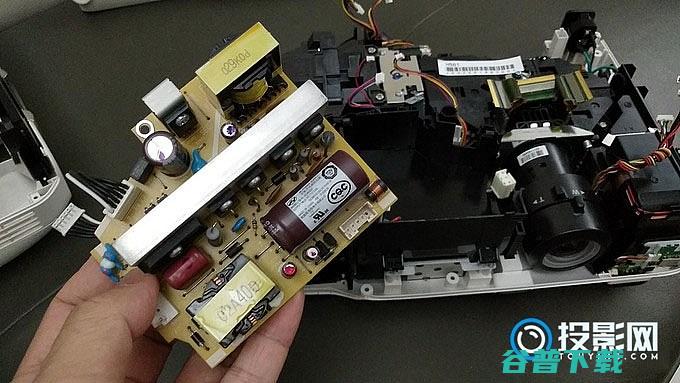

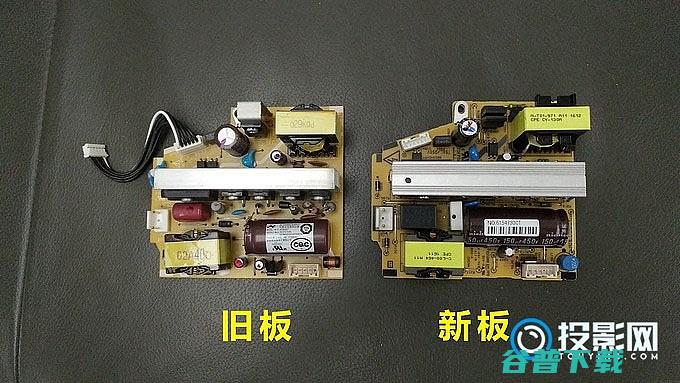

新的电源板到手,排排坐,比比看:新板的大电容特别显眼,这个我灰常灰常喜欢,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

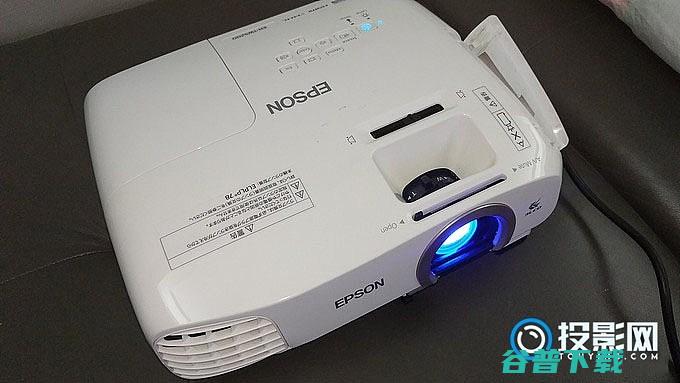

好了按拆机的反步骤把东西一样样往回装,除了中间那个小铁片之外还都顺利,拧外壳螺丝前先通电试下机,OK,顺利点亮,菜单操作也顺畅,

TW5200电源板损坏爱普生拆机自救满血复活tw5200

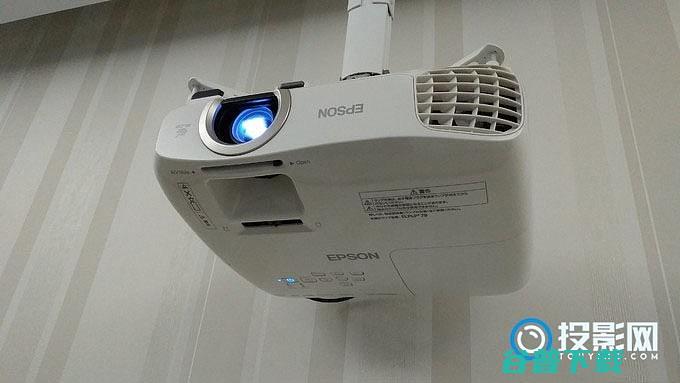

把外壳也装好,螺丝一个不多、一个不少,将机子重新吊起来,开机,放片,幸福生活又继续啦!

TW5200电源板损坏爱普生拆机自救满血复活tw5200 后记:

有一定的动手能力,FIY(Fix It Youself)自己维修设备是很有乐趣也能省下不少银子的事,不过拆解过程中一定要胆大心细做好记录,拍照、笔记可以有很好地辅助作用,这个投影机螺丝虽多但规格只有两三种还好,如果拆一些小电器、手机有各种大小长短的螺丝,建议还要画图加胶纸把防止错位和丢失。
