看看极米做工怎么样 极米Z4极光投影仪拆机 图文 (极米工作)

极米Z4极光投影仪拆机 看看极米做工怎么样【图文】
极米Z4极光出来这么长时间了,笔者一直没找到极光的拆机文章,那么笔者就来个极光首拆吧,希望面大大与老罗不要削我。
看看极米做工怎么样极米Z4极光拆机图文极

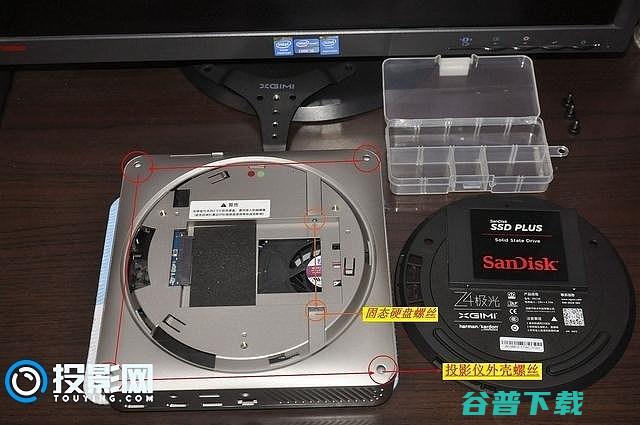

拆机之前一定要做好防静电,最好带上防静电手套。首先我们要把极米Z4极光的固定支架拆下来,如上图的红色圆圈中的螺丝,然后照着旋转指示箭头往右转,然后就会打开底壳,上面安装固态硬盘的时候已经讲过。
看看极米做工怎么样极米Z4极光拆机图文极
然后我们把固定硬盘的螺丝拆下,把硬盘拆出来,然后再把极米Z4极光的外壳螺丝拆下,即上图四个红色圆圈中的螺丝,螺丝一定要放好,笔者找了个格格最好多一点白色盒子以便区分螺丝,如果记不住可以用口序纸给标记一下。
看看极米做工怎么样极米Z4极光拆机图文极

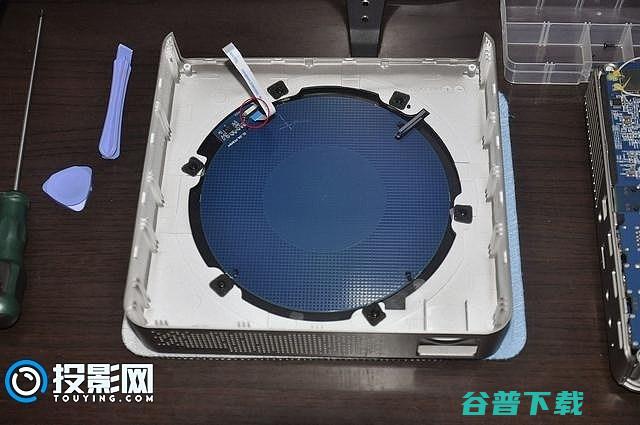

极米Z4极光的外壳螺丝拆下后,我们就要用到暴力拆机工具了,笔者用的两个PVC起子,把极米Z4极光的外壳一点一点的小心的拆开,一定要注意卡扣,不要用蛮力拆哦。看上图极米Z4极光正面部分已经拆下来了,采用黑色亚克力材质制作而成的大圆盘。
看看极米做工怎么样极米Z4极光拆机图文极
极米Z4极光内部构造,单从上面看,里面的排列非常紧凑,设计非常合理,做工非常棒。上面主板采用三颗螺丝固定,如上图红色圆圈。
看看极米做工怎么样极米Z4极光拆机图文极

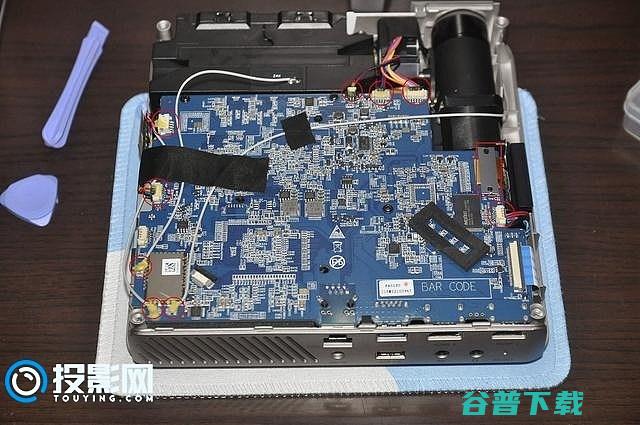

拆主板之前一定要把连接线路拆除,防止扯断线缆,如上图用红色标记的。先拆线缆再拆固定螺丝,然后才可以把主板拆下来。
看看极米做工怎么样极米Z4极光拆机图文极
拆主板之前让我们先四周看一下极米Z4极光的组成大体分别由电路板、灯泡、音响、散热风扇等组成
看看极米做工怎么样极米Z4极光拆机图文极

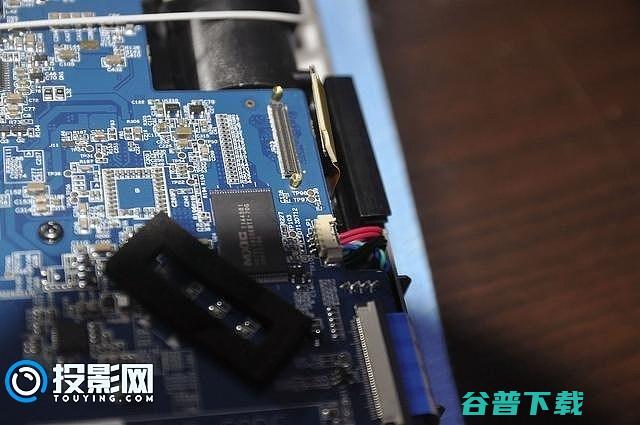

这儿拆的时候特别注意一下,这个排线有点像笔记本电脑的排线非常脆弱,特别是两颗固定螺丝非常小,不要搞丢了哦。
看看极米做工怎么样极米Z4极光拆机图文极
分别把连接线、内置无线,排线等拆开,由于极米Z4极光的线缆上面都打好固定胶,拆的时候一定要额外小心,笔者是在晚上拆的,一定要心静下来拆机。
看看极米做工怎么样极米Z4极光拆机图文极
好了,主面的主板成功拆下来了主板的做工超赞,元器件的排序非常棒。
看看极米做工怎么样极米Z4极光拆机图文极

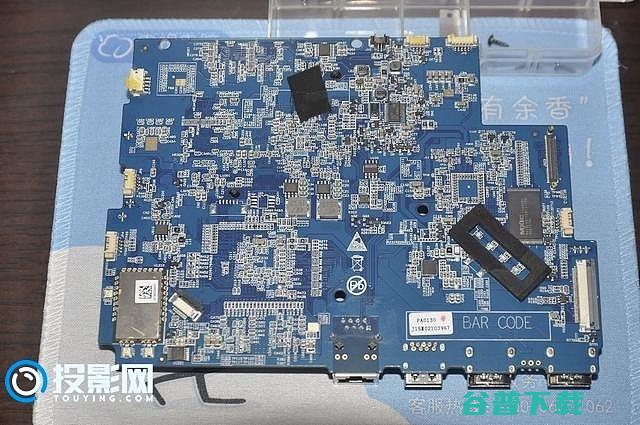

主板的背面有个元器件上面还带有铝制的散热片,难道是CPU?继续拆,要把两个红色圆圈的固定扣拆下来!
看看极米做工怎么样极米Z4极光拆机图文极

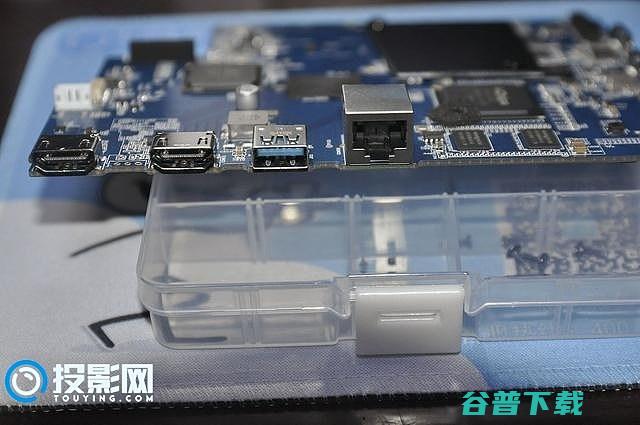

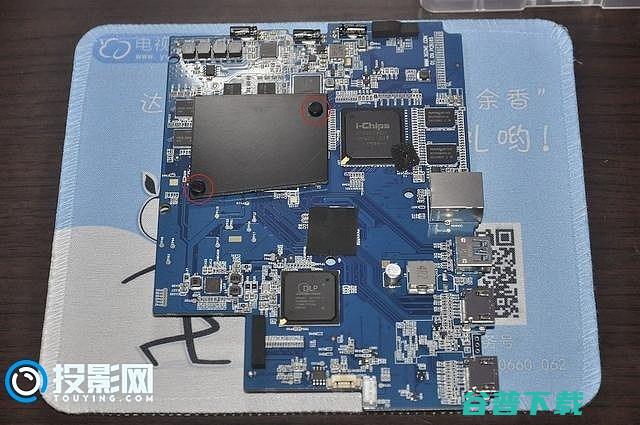

拆之前看一下上面主板的接口,HDMI高清接口,USB3.0接口,有线网卡接口
看看极米做工怎么样极米Z4极光拆机图文极

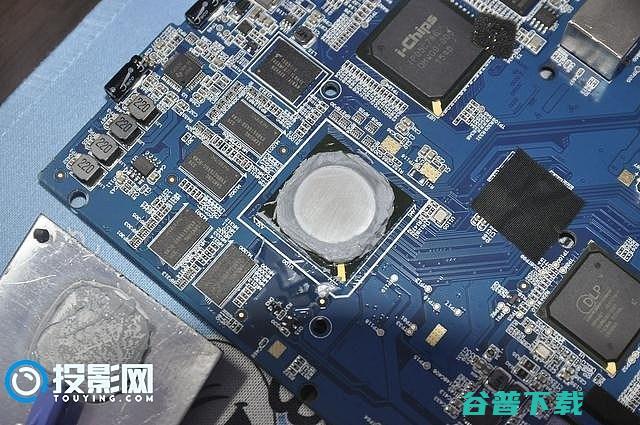

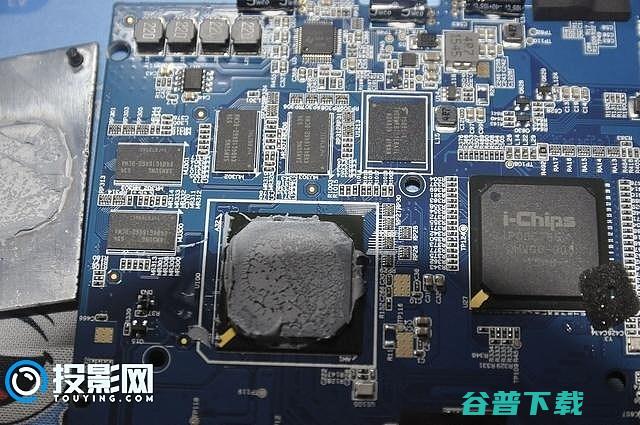

散热片成功拆下,可以看到上面涂有散热硅脂,在它周围那几个长方形的是采用三星的内存芯片(4*512M),右上角为eMMC 16G高速存储芯片,而在CPU右边正方形的为可补偿4K投影仪的失真的芯片(i-Chips)
看看极米做工怎么样极米Z4极光拆机图文极
擦掉硅脂也没有发现CPU型号,不过从厂家给出的信息,我们已经知道极米Z4极光采用4核1.5GHz的CPU,图上还有一个DLP芯片为DLP投影驱动芯片,另外还有一个GPU芯片笔者没找到。
看看极米做工怎么样极米Z4极光拆机图文极

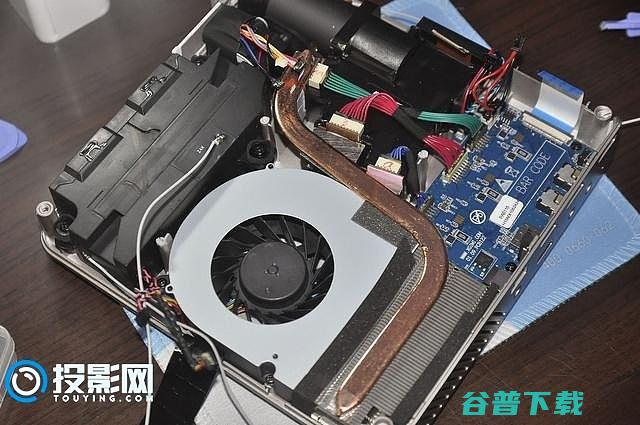

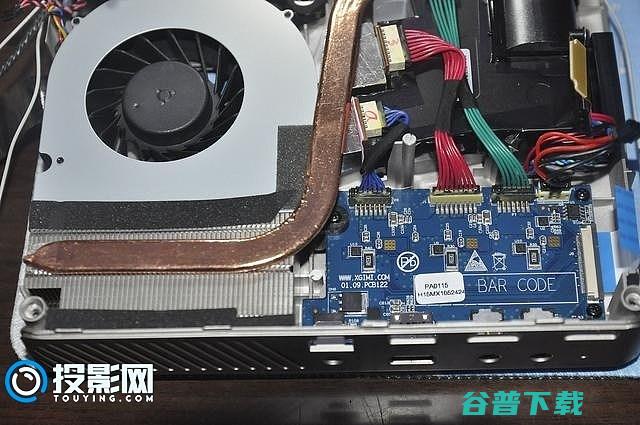

上面主板分析完了,继续往下看还有什么,到这儿才能看到极米Z4极光的核心部分。哈曼卡顿音响、投影仪光学部分、投影仪的散热部分还有主板供电部分全都在这儿了。
看看极米做工怎么样极米Z4极光拆机图文极
供电部分特写,由于光学原理不是很懂,所以后来的镜头拆机笔者就没有敢继续拆,因为是评测产品,有可能要回收。
看看极米做工怎么样极米Z4极光拆机图文极

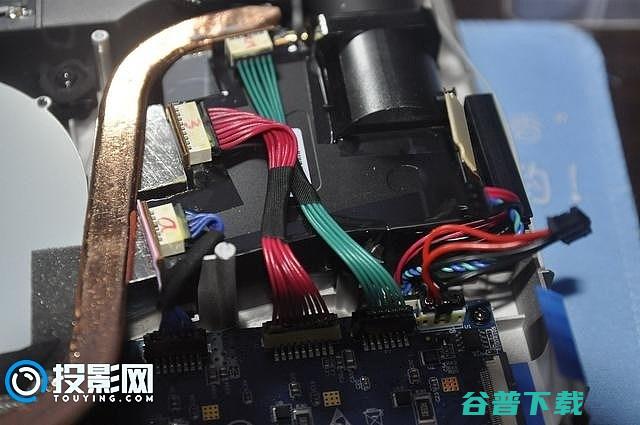

供电主板与光学镜头连接线缆
看看极米做工怎么样极米Z4极光拆机图文极

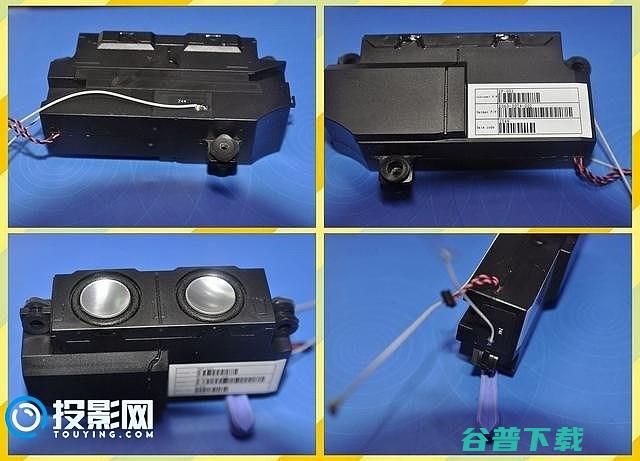

harman/kardon音响各角度特写,做工非常棒。
看看极米做工怎么样极米Z4极光拆机图文极

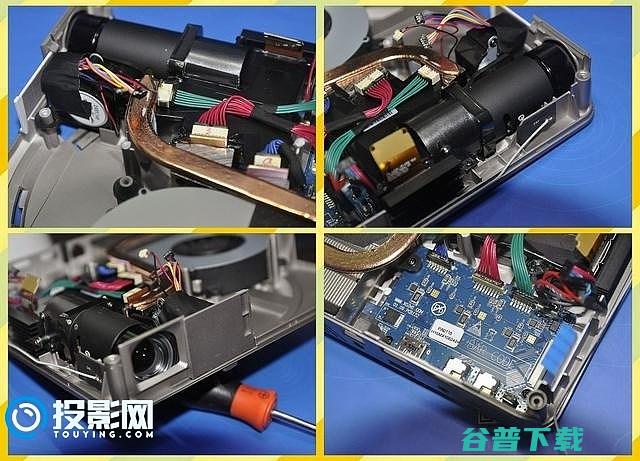

极米Z4极光的光学镜头各角度特写+散热部分特写
此处内容被隐藏, 回复 本帖后可见

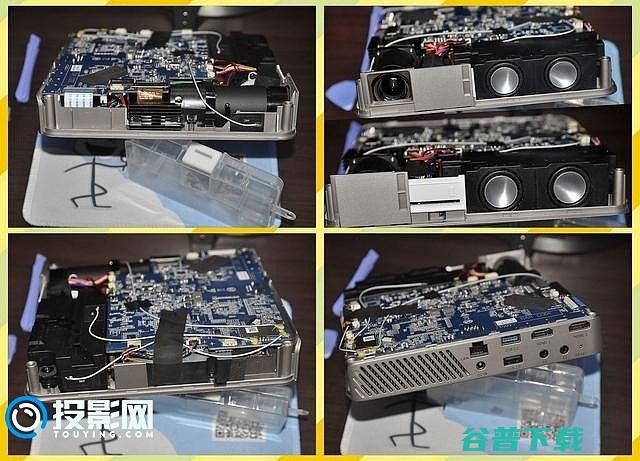

最后来一张安装完成的图片,安装完成后一定要多检查几遍再通电,不然主板线路容易烧毁,还要确保螺丝都安装到位,很多朋友把产品拆开再装回去手里多多少少剩下好几颗螺丝,拆机建议动手动力强、胆大心细的朋友拆。都检查好后,正面的带有触感的盖板先不要急着安装,先通电然后用遥控器试下能不能正常开机,如果正常开机再把盖板安装上即可。通电的时候一只手要放在电源线上,如果闻到刺鼻的塑料味道要迅速断电防止继续烧毁。 相关阅读: 极米NEW Z4X拆机图解:拆机分析通电不开机怎么修问题 极米H2投影仪清理内部灰尘拆机教程,清一下好用多了
