DLP LCoS投影对比 投影仪的分类及LCD

L<a href=COS投影对比投影仪的分类及LCD"> 发表在 投影仪百科 2019-12-2 09:35

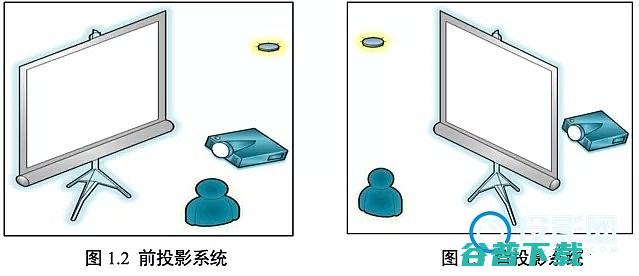

投影仪按照使用者、投影机和屏幕的相对位置可分为:前投影系统(简称前投)、 背投影系统(简称背投)。
所谓前投,是指投影仪的放置位置与使 用者处在屏幕的相同一侧。此时,投影仪投射到屏幕的图像反射到观众眼睛里。
背投 指投影仪的放置位置与使用者分别位于屏幕的两侧。投影仪的光线从另外一侧投射到屏幕上,然后穿透过屏幕再被人眼所观察。
LCoS投影对比投影仪的分类及LCD

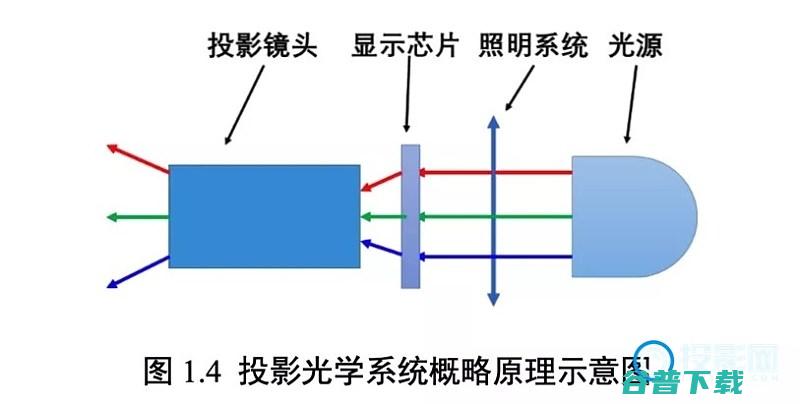

投影仪光学系统一般由光源、照明系统、显示芯片和投影镜头组成。所用光源主要有灯泡类-超高压汞灯、疝气灯,固体光源-发光二极管(LED)、激光(Laser)等。显示芯片有LCD液晶板、DMD芯片、LCOS液晶板等。其中,LCD液晶板 是透过式系统,DMD与LCOS是反射式系统。
LCoS投影对比投影仪的分类及LCD
不同的芯片下,照明系统结构也是有差 异的,所以根据不同的显示芯片的选择来决定照明系统与成像系统与之相匹配。照明 系统主要是需要把光源发出的光线进行会聚以及匀光处理,使该光源的能量最大限度 的利用并且均匀的照射在显示芯片上,其中常用的匀光系统主要分为导光管(light tunnel)和复眼透镜(flyeye)两种方式。
投影镜头通俗的来说,是一个将芯片上的显示图 像进行放大作用的器件。它要根据照明系统来决定采用远心光路或者非远心光路进行匹配,有定焦镜头、变焦镜头,镜头的外形尺寸多与显示芯片的尺寸以及视场角等因素有关。

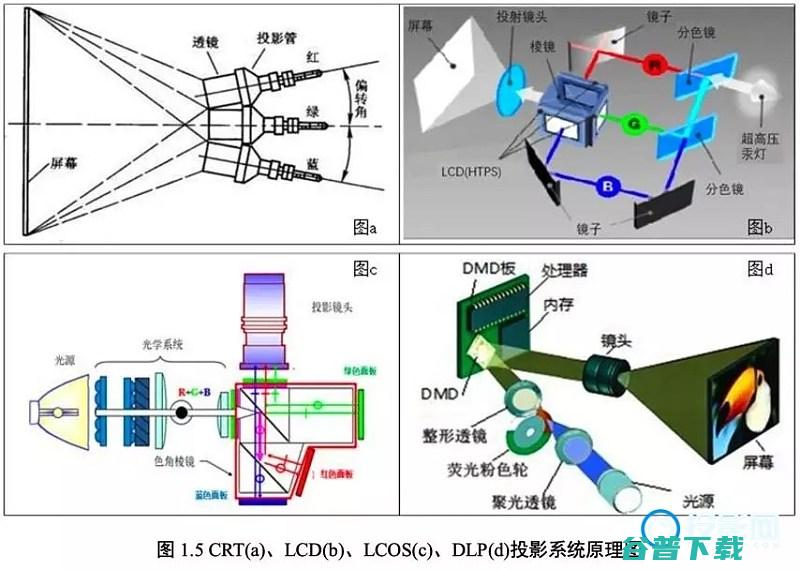

投影仪按照显示方式的不同分为:CRT(Cathode Ray Tube)投影系统、LCD(Liquid Crystal Display)投影系统、LCOS(Liquid Crystal on Silicon)投影系统和 DLP(Digital Light ProCESsor)投影系统。
LCoS投影对比投影仪的分类及LCD

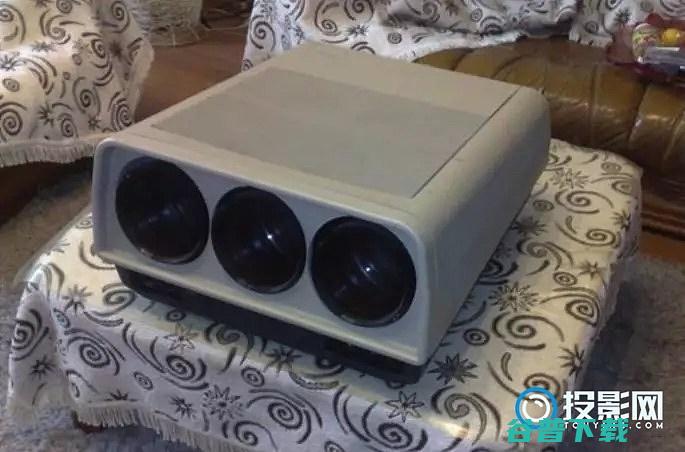

CRT 投影仪
通常称之为三枪投影仪。CRT 投影仪将输入信号源分解成红、绿、 蓝三束光,投射到三个布满荧光粉的 CRT 管荧光屏上,在高压作用下荧光粉发光,
投在屏幕上显现出彩色图像。
LCoS投影对比投影仪的分类及LCD
LCD 投影仪
LCD 投影系统将光源发出的白光投射到二向色镜上,以分成红色(R)、绿色(G)、蓝色(B)三束光,再分别通过 R、G、B 三色液晶面板。具有电光效应 的液晶分子,在电场的作用下发生排列方式变化,从而影响其液晶分子的透光率,进而使光学性质发生变化,产生具有灰度梯度不同及颜色各异的图像。透射光线经棱镜会聚,再由光学镜头放大投影组成了与源图像色彩统一的图案。
LCoS投影对比投影仪的分类及LCD
LCOS 投影仪
在 LCD 透过式的投影技术基础上,开发出的一种新型反射式投 影显示技术。LCOS 技术通过对光进行反射控制,应用 CMOS 半导体技术将有源像素 矩阵镶嵌在可注入液晶封装的硅片基底上,直接在硅片上实现驱动电路。LCOS 投影 仪具有高分辨率,并且通过驱动电路部分与微显示器件集成在一起,从而简化了电路构造。
LCoS投影对比投影仪的分类及LCD
DLP投影
其中,DLP®是一种基于 DMD(Digital Mirror Device)数字微反射器件开发的技术,在 1987 年由德州仪器(TI)的 Dr. Larry Hornbeck 发明。DMD 芯片是一个非常 复杂的光电开关,其中包含数百万个安装在铰链上的微镜矩阵。每个微镜的尺寸大小 为几微米。例如:DLP4710 拥有 1920×1080 个微透镜阵列,像素高达 200 万,微镜大 小为 5.4 微米。在驱动信号的控制下,该“开关”既可以处在“全开” 的状态(倾向光源),也可以处于“全关”的状态(偏离光源),同时也可以处于两者之 间。可以通过控制微镜在单位时间内开和关的次数配比达到所需的投影画面的灰阶要 求,当 DMD 的微镜的打开次数超过关闭次数时,图案为浅灰像素;反过来,当它的 打开次数比关闭次数少时,为深灰像素。每个微镜的开关次数可达到数千次每秒。DLP 投影系统的灰阶梯度为:0~1024,可得到非常详尽的投影图形或视频信号。
LCoS投影对比投影仪的分类及LCD

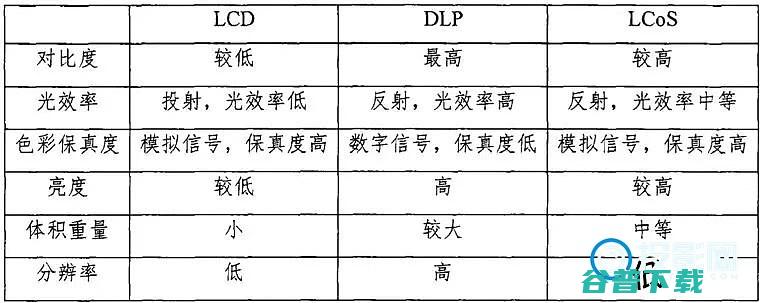

LCD、DLP、LCoS投影仪对比:
LCoS投影对比投影仪的分类及LCD
