带你全面了解极米H5硬件 极米H5投影仪拆机 (带你全面了解国足新帅)

带你全面了解极米H5硬件极米H5投影仪拆机带你全 发表在 投影仪拆机 2023-6-27 10:23

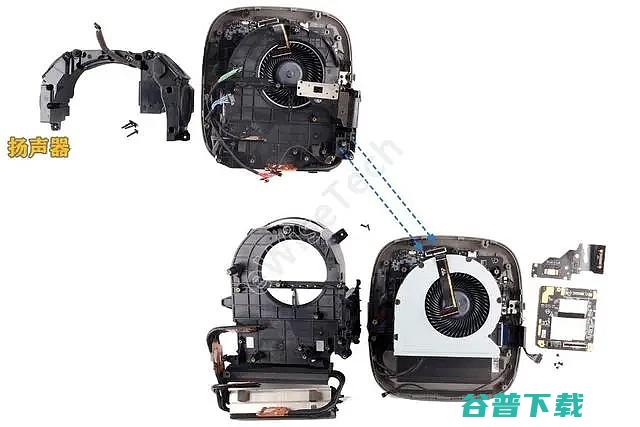

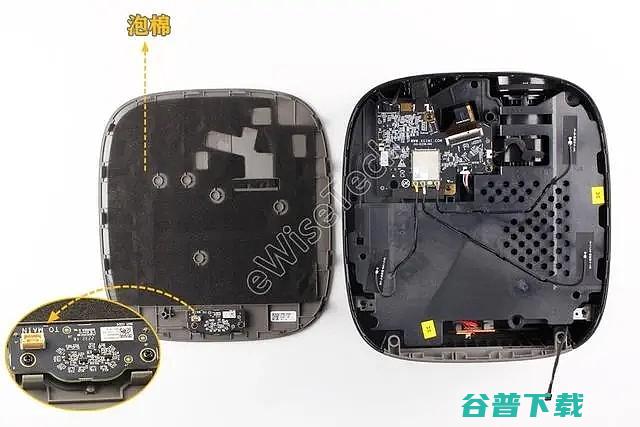

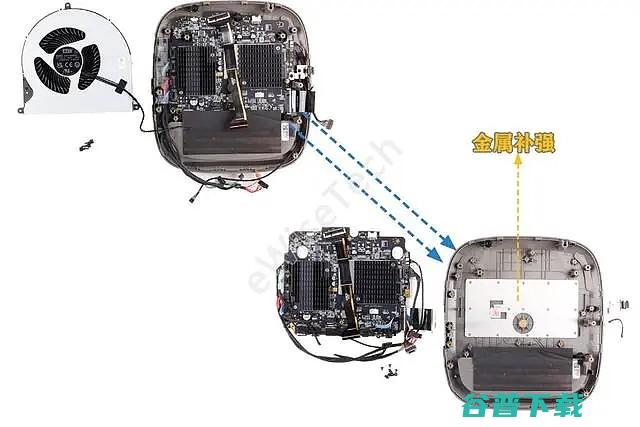

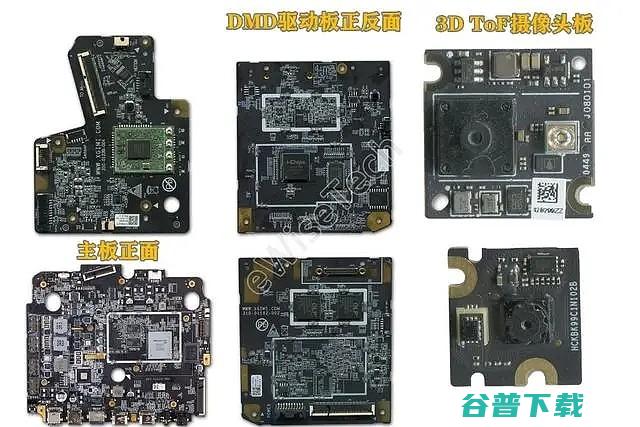

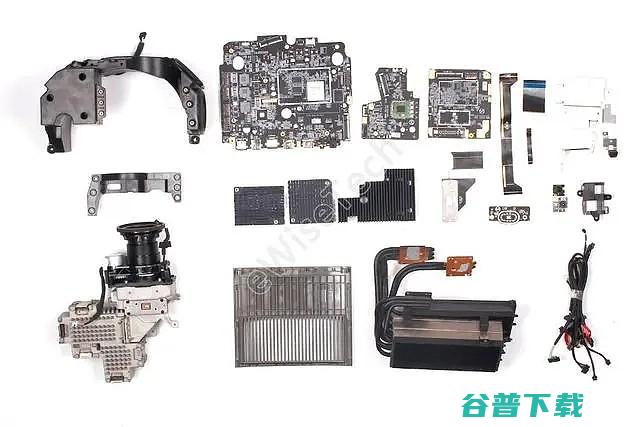

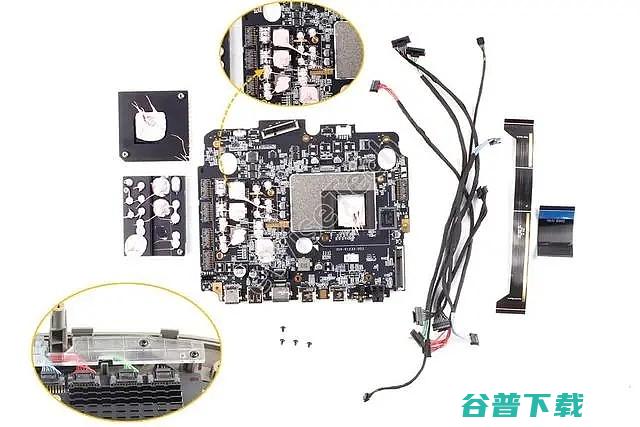

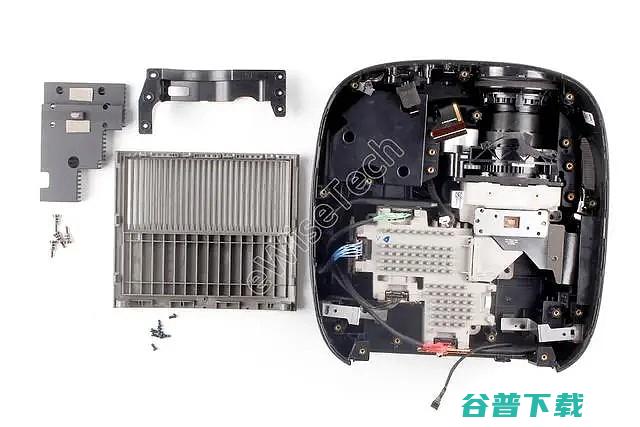

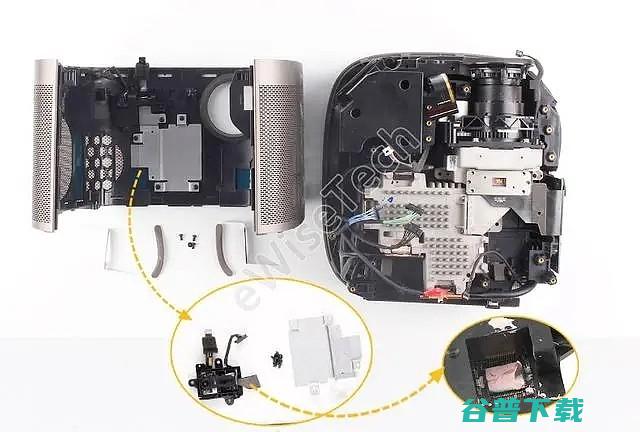

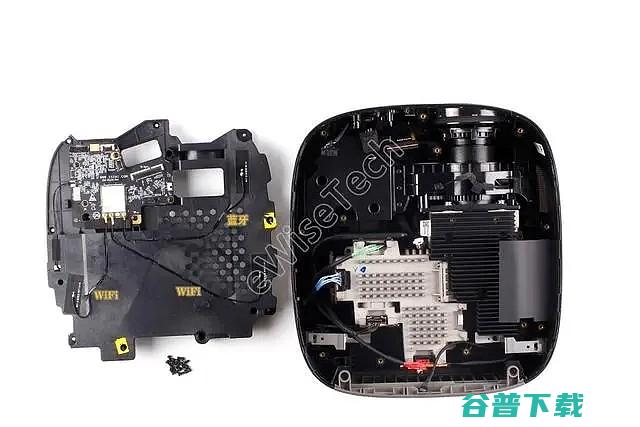

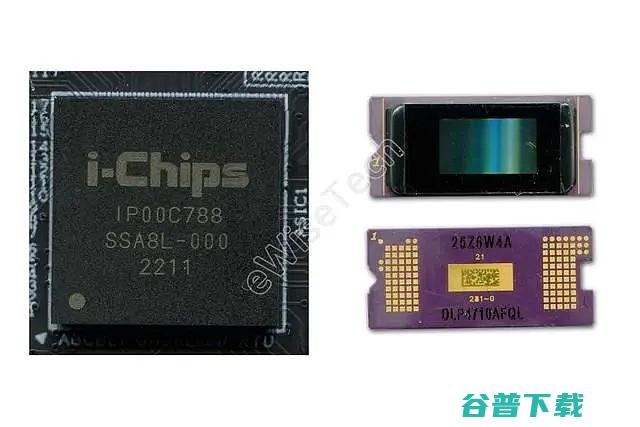

又到了拆机环节,这次为大家展示的设备为极米H5,下面带大家一起为极米H5投影仪拆机,来看看极米H5内部结构究竟如何。目的是为了让更多的投影小伙伴了解自己正在使用的机器有什么硬件,以便后续机子出故障,自己心中也能有个谱。 一、极米H5投影仪拆机步骤: 投影仪的顶盖是由卡扣固定,并没有固定螺丝,我们的拆解就从这里开始吧!打开顶盖后,可以看到顶盖上有大面积泡棉,可以起到缓冲作用。盖板上的按键板是通过螺丝固定在顶盖上。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 在整机上还有整快的黑色塑料支撑架,是通过螺丝固定。支撑架上有2根WiFi和1根蓝牙FPC天线,3根天线走线都卡在塑料支撑架凹槽内。拆掉塑料架后就可以看到光机模组了,整个光机占了整机的一半位置。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 紧接着将铝制散热片、黑色塑料架、塑料背壳取下,这些都是通过螺丝固定。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 投影仪侧边的外壳是由螺丝固定,螺丝隐藏在投影仪底部的4个硅胶垫片中,不过仅是前面2个垫片下有螺丝。摄像头模组通过螺丝固定在外壳上,摄像头板上芯片涂有导热硅脂。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 拆下外壳后便是可以看到整个投影仪四周布局了,在正面是光机镜头;背部则是两块散热器;左侧是扬声器和振膜,内部主要布线捆绑在一起;右侧是驱动板、扬声器和振膜,驱动板上贴有黑色纸,起到一定防尘作用。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 先是将光机模组取下,依然是丝固定。采用LED光源,LED光源、驱动马达和DMD芯片通过螺丝固定在光机上,采用的R、G 、B、BP LED光源,通过螺丝固定。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 扬声器模组通过螺丝固定,内有2个12W扬声器。扬声器振膜通过胶固定。黑色光机支撑架和DMD驱动板通过螺丝固定,两块铜管散热器则是位于支撑架下面。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 光机支撑架中间镂空部分为风扇散热位置,是采用AVC 12V/1.68A液压轴承风扇,也是通过螺丝固定。拆掉风扇后就能看到主板位置了,主板位于最底层,通过螺丝固定。底壳上金属块做支撑补强作用。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 在拆解的最后取下主板上的连接线和2块铝制散热片。主板连接线一部分被压在塑料片下。2块铝制散热片通过螺丝固定,上面涂有导热硅脂,硅脂正对主板电源部分。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 二、极米H5投影仪拆机总结: 此处内容被隐藏, 回复 本帖后可见 带你全面了解极米H5硬件极米H5投影仪拆机带你全 我们对内部主板上的IC也逐一分析,例如在DMD驱动板上,有i-Chips IP00C788梯形矫正芯片,最大可支持到分辨率2048x1200输入输出的几何矫正边缘融合的LSI。以及TI DLP4710 0.47 1080p DMD芯片,这也是这款设备内成本最高的器件。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 在3D ToF摄像头板,摄像头板上集成有环境光传感器。 带你全面了解极米H5硬件极米H5投影仪拆机带你全 综上就是极米H5投影仪拆机的全过程,相信大家从中可以了解极米H5投影仪的硬件有哪些,最后建议大家没有专业技术不要轻易拆机,避免出现故障且影响设备保修,如果需要维修,在保修期内还是建议大家联系厂商维修,不要自行解决。
